一、百實科技街道弱電工程系統解決方案概述

　　街道弱電工程系統是支撐街道日常管理、民生服務、安全防控及信息化發展的核心基礎設施，涵蓋通信、安防、廣播、綜合布線等多個子系統。百實科技街道弱電工程系統解決方案基于街道的功能定位、人口規模、地理環境及未來發展規劃，以 “實用可靠、先進高效、靈活擴展、經濟合理” 為核心思路。

二、系統建設目標

　　?實現街道通信網絡的全覆蓋與高速率傳輸，滿足居民、商戶及管理部門的語音、數據、視頻等多元化通信需求。

　　?構建全方位、多層次的安全防控體系，有效提升街道治安防范能力，降低安全事故發生率，保障居民生命財產安全。

　　?搭建高效的信息發布與應急廣播平臺，確保政策通知、便民信息及時傳達，同時具備快速響應突發事件的應急播報能力。

　　?建立標準化的綜合布線系統，為各弱電子系統提供統一的傳輸通道，實現系統間的資源共享與聯動協同。

　　?預留充足的擴展接口與升級空間，適應未來街道智能化建設的擴展需求，延長系統使用壽命。

三、核心子系統設計方案

(一)綜合布線系統

　　綜合布線系統是街道弱電工程的 “神經中樞”，為所有子系統提供統一的傳輸介質與鏈路支持。

　　系統架構：采用星型拓?fù)浣Y(jié)構，由工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統及建筑群子系統組成。

1、傳輸介質選擇：

　　工作區至管理間：水平線纜選用六類非屏蔽雙絞線，支持千兆以太網傳輸，滿足語音、數據等信號的傳輸需求;對于視頻監控等高清信號傳輸點位，可根據需求選用六類屏蔽雙絞線或光纖。

　　管理間至設備間：垂直干線線纜選用多模光纖，支持萬兆及以上速率傳輸，確保干線鏈路的大容量與高帶寬。

2、點位規劃：

　　居民小區：每個住戶室內設置數據語音點、電視點;公共區域根據需求設置數據點、語音點及無線AP點位。

　　街道辦公區：辦公室按每平方米設置數據點和語音點;會議室、接待室等區域增設高清視頻會議點位、無線AP點位。

　　商業街區：每個商鋪設置數據語音點、電視點;公共走廊、廣場等區域合理設置無線AP點位與信息發布點位。

　　道路及公共區域：根據安防監控、應急廣播等子系統需求，預留相應的布線點位。

　　管理設施：管理間與設備間采用標準機柜，安裝配線架、跳線、理線器等設備，實現線纜的有序管理與靈活跳接;配備溫濕度監控、通風散熱及防雷接地設施，保障設備穩定運行。

(二)通信網絡系統

　　通信網絡系統分為有線網絡與無線網絡，滿足街道各類用戶的通信與上網需求。

1、有線網絡系統：

　　?核心層：在街道設備間部署高性能核心交換機，采用雙機熱備模式，支持萬兆上行與下行，具備強大的路由轉發能力、負載均衡功能及冗余備份機制，確保網絡核心的穩定可靠。

　　?匯聚層：在各區域管理間部署匯聚交換機，連接核心交換機與接入交換機，實現區域內數據的匯聚與轉發，支持千兆上行、千兆/百兆下行，具備VLAN劃分、QoS保障等功能。

　　?接入層：在工作區部署接入交換機，提供多個千兆/百兆以太網端口，連接用戶終端設備，支持 POE 供電功能，為無線AP、監控?cái)z像頭等設備提供電源與數據傳輸一體化支持。

2、無線網絡系統：

　　采用WLAN 6技術，實現街道公共區域的無線網絡全覆蓋。根據覆蓋區域的面積、人員密度及環境特點，選用吸頂式、壁掛式或室外型無線AP;室外區域選用具備防水、防塵、抗干擾能力的大功率AP，實現信號的無縫漫游與擴展。

(三)安全防范系統

　　安全防范系統是保障街道安全的核心防線，由視頻監控、入侵報警、電子巡更等子系統組成，實現 “事前預警、事中處置、事后追溯” 的全流程防控。

1、視頻監控子系統：

　　點位布置：遵循 “無死角、全覆蓋、重點突出” 的原則，在街道主要出入口、十字路口、商業街區、居民小區出入口、電梯轎廂、停車場、公共廣場等關鍵區域設置監控點位;對于重點防控區域，增設高清特寫監控點位。

2、入侵報警子系統：

　　在街道圍墻、重要建筑物出入口、財務室、設備間等重點防范區域設置入侵探測設備，如紅外對射探測器、幕簾式紅外探測器、震動探測器等。

3、電子巡更子系統：

　　采用離線式電子巡更系統，在街道各巡更路線的關鍵位置設置巡更點。巡更人員配備巡更棒，按規定路線與時間進行巡更，到達巡更點時用巡更棒觸碰信息鈕，記錄巡更時間、地點等信息。

(四)應急廣播與信息發布系統

1、應急廣播子系統：

　　揚聲器布置：在街道道路兩側、居民小區、商業街區、公共廣場等公共區域，根據覆蓋范圍與聲場要求，合理設置室外防水音柱、室內吸頂喇叭等揚聲器;確保廣播聲音清晰、無死角，覆蓋所有公共區域。

　　系統控制：部署廣播主機、功率放大器、音源設備，實現常規廣播與應急廣播的切換;支持手動廣播、定時廣播、遠程控制廣播等功能。

　　應急響應：與街道應急指揮中心聯動，當發生突發事件時，可快速切換至應急廣播模式，及時發布應急通知、疏散指令等信息，引導群眾有序應對。

2、信息發布系統：

　　顯示終端：在街道政務服務大廳、社區活動中心、商業街區入口、公交站臺等人員密集區域，設置LED顯示屏、液晶拼接屏或廣告機等顯示終端。

(五)樓宇自控系統

　　對于街道辦公大樓、大型社區服務中心等建筑，可部署樓宇自控系統，實現對建筑內機電設備的智能化監控與管理，降低能耗，提升管理效率。

　　監控對象：包括空調系統、給排水系統、變配電系統、照明系統(公共區域照明、景觀照明等)、電梯系統。

　　系統組成：由現場控制器、傳感器、執行器及中央管理工作站組成。

　　功能實現：中央管理工作站通過現場控制器采集各機電設備的運行參數，根據預設邏輯或人工指令，對設備進行自動控制與調節;

四、施工組織與管理

(一)施工前期準備

　　?技術準備：組織施工人員熟悉方案圖紙、技術規范及產品說明書，進行技術交底;開展施工前的技術培訓，確保施工人員掌握關鍵施工工藝與操作要點。

　　?現場準備：勘察施工現場，清理施工區域障礙物;確認施工用水、用電、臨時辦公場地等保障條件;與街道管理部門、居民、商戶等進行溝通協調，獲得施工配合。

　　?物資準備：根據施工進度計劃，采購各類設備、線纜、輔料等物資，進行質量檢驗與驗收，確保物資符合設計要求與質量標準;提前將物資運至施工現場，做好存儲與管理。

(二)施工流程與工藝

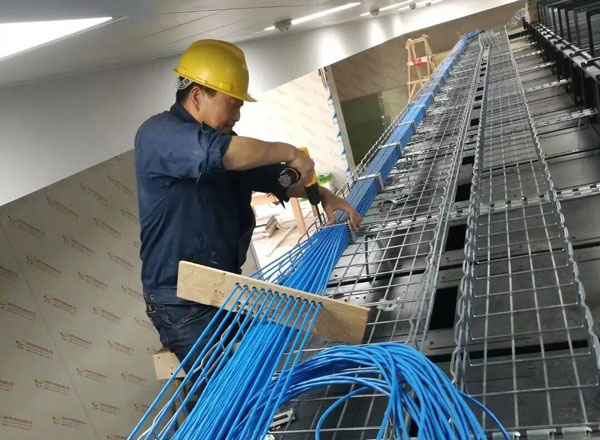

　　?綜合布線施工：按照 “先干線后水平、先地下后地上” 的順序施工;線纜敷設過程中，避免與強電線纜平行敷設或近距離交叉，如需交叉需采取屏蔽隔離措施;線纜兩端做好標識，便于后續測試與維護;敷設完成后，進行線纜導通測試、衰減測試等性能測試。

　　?設備安裝施工：設備安裝應符合產品安裝規范與設計要求，固定牢固、排列整齊;室外設備安裝需做好防水、防雷、接地處理;設備接線準確無誤，接線端子牢固可靠，做好絕緣防護。

　　?系統調試施工：分階段進行子系統調試與系統聯調;子系統調試時，逐一測試設備功能與性能，確保單個子系統正常運行;系統聯調時，測試各子系統間的聯動功能，確保系統整體運行順暢。

(三)施工質量與安全管理

　　質量管理：建立三級質量檢查制度，對施工全過程進行質量管控;重點檢查線纜敷設、設備安裝、接線工藝等關鍵環節的質量，發現問題及時整改;做好施工質量記錄與驗收資料整理。

　　安全管理：制定施工現場安全管理制度與應急預案，配備專職安全員;對施工人員進行安全教育培訓，配備安全帽、安全帶、絕緣手套等安全防護用品;

五、系統運維與售后服務

(一)運維管理體系

　　?建立專業運維團隊：配備具備弱電系統運維經驗的技術人員，負責系統的日常巡檢、維護、故障處理等工作。

　　?制定運維管理制度：明確運維工作流程、巡檢周期、故障響應時間等要求;建立運維臺賬，記錄設備運行狀態、巡檢結果、故障處理過程等信息。

　　?遠程監控與預警：利用系統自帶的監控功能或第三方運維平臺，對各子系統設備運行狀態進行遠程實時監控，及時發現設備異常或故障隱患，實現提前預警與主動維護。

(二)售后服務保障

　　提供設備原廠質保服務，質保期內免費更換故障設備或零部件;質保期后，提供優惠的設備維修與更換服務。

　　百實科技街道弱電工程系統解決方案基于街道實際需求與未來發展規劃，構建了涵蓋綜合布線、通信網絡、安全防范、應急廣播等核心子系統的一體化弱電體系。街道弱電工程系統解決方案注重實用性與先進性的結合，確保系統穩定可靠、靈活擴展。
